了解BTB、FPC、FFC、RF连接器的作用、区别和测试

　　连接器是电子设备中传输信号、接通电流的桥梁，可分为很多种类，根据应用环境、频率、对象的不同，对连接器的选择也不同。最常见的连接器有BTB连接器、FPC连接器、FFC连接器、RF连接器等，那么这几种连接器分别有什么作用呢?

　　BTB连接器

　　BTB连接器是目前所有连接器产品类型中传输能力最强的，可用于连接pcb板，实现机械和电气上的连接。主要应用于网络、通讯、电力、医疗、工业、金融、办公等多个领域。

　　BTB连接器通常采用窄片式的接触方式，以公母座配对使用为特点，主要有三大基本性能，即电气性能、机械性能、环境性能。随着BTB连接器的发展，现在主要以轻薄型、小间距、高性能为市场趋势。

　　FPC连接器

　　FPC连接器也叫作柔性印刷电路板，以可折叠弯曲的材料制成，用于显示屏到驱动电路的连接。在便携式电子产品、通讯电子产品、液晶显示屏、测量仪器等多个领域都有着重要的作用。

　　FPC连接器微型、小巧、高密集成化的特性，能有效节省空间，既简化了配线程序，又能够节省人力成本。具有可折叠的优点，应用轻巧灵活。

　　BTB/FPC连接器测试可用弹片微针模组作为测试的媒介，起到导通电流、传送信号的作用，测试时用弹片头部接触待测物，另一端接通信号，可传输50A大电流，具有很好地连接性，可保障BTB/FPC连接器测试高效进行，无电流衰减。面对连接器公母座测试，可用弹片微针模组的锯齿型接触公座，尖头型接触母座，保持长期稳定的连接，母座测试良率可达99.8%，有利于提高BTB/FPC连接器测试效率。

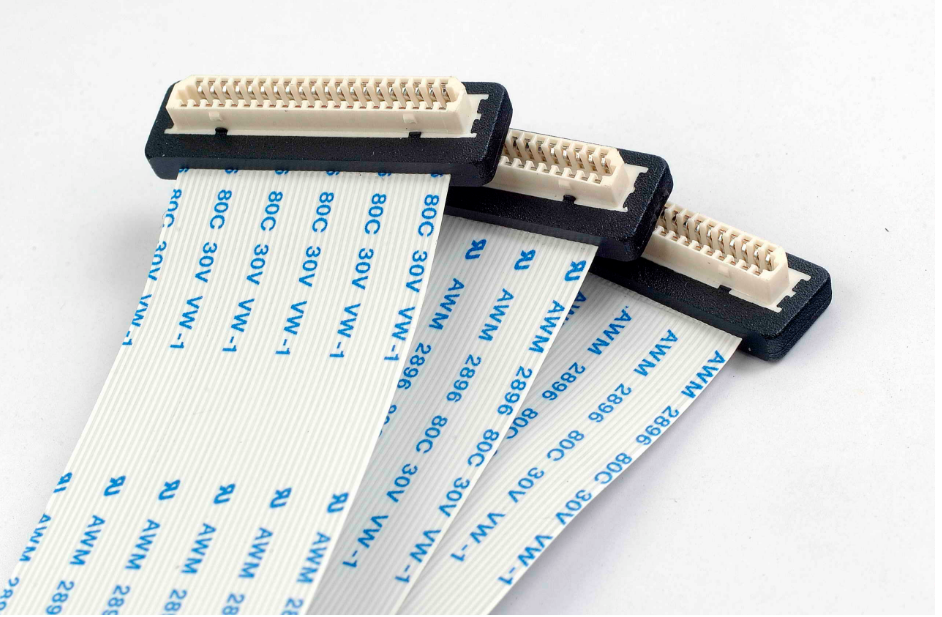

　　FFC连接器

　　FFC连接器是一种用PET绝缘材料和极薄的镀锡扁平铜线，通过高科技自动化设备生产线压合而成的新型数据线缆，因此也被叫做柔性扁平电缆连接器。可广泛应用于复印机、扫描仪、绘图仪、传真机、音响等产品，起到信号传输及主板的连接。

　　FFC连接器体积小、厚度薄、连接简单、拆卸方便，具有柔软、随意弯曲折叠、易解决电磁屏蔽(EMI)的特点。

　　FFC连接器与FPC连接器相比，形成线路有所不同。FFC连接器是柔性印制线路，是用上下两层绝缘箔膜中间夹上扁平铜箔制成的,成品较为简单;而FPC连接器是柔性线路板，是用化学蚀刻的方式把FCCL(柔性覆铜箔)处理，得到不同单面双面以及多层结构的线路走型。

　　RF连接器

　　RF连接器即射频同轴连接器，属于机电一体化产品，是同轴传输系统不可缺少的关键元件,主要起桥梁作用。

　　RF连接器的品种规格多，主要靠机械结构保证电气特性，通常被认为是装接在电缆上或安装在仪器上，作为传输线气连接或分离电的元件。RF连接器是电连接器的重要组成部分，以多功能、小型化、高频率、低驻波、低损耗、大容量、大功率为趋势，向标准化、系列化、通用化方向发展。
